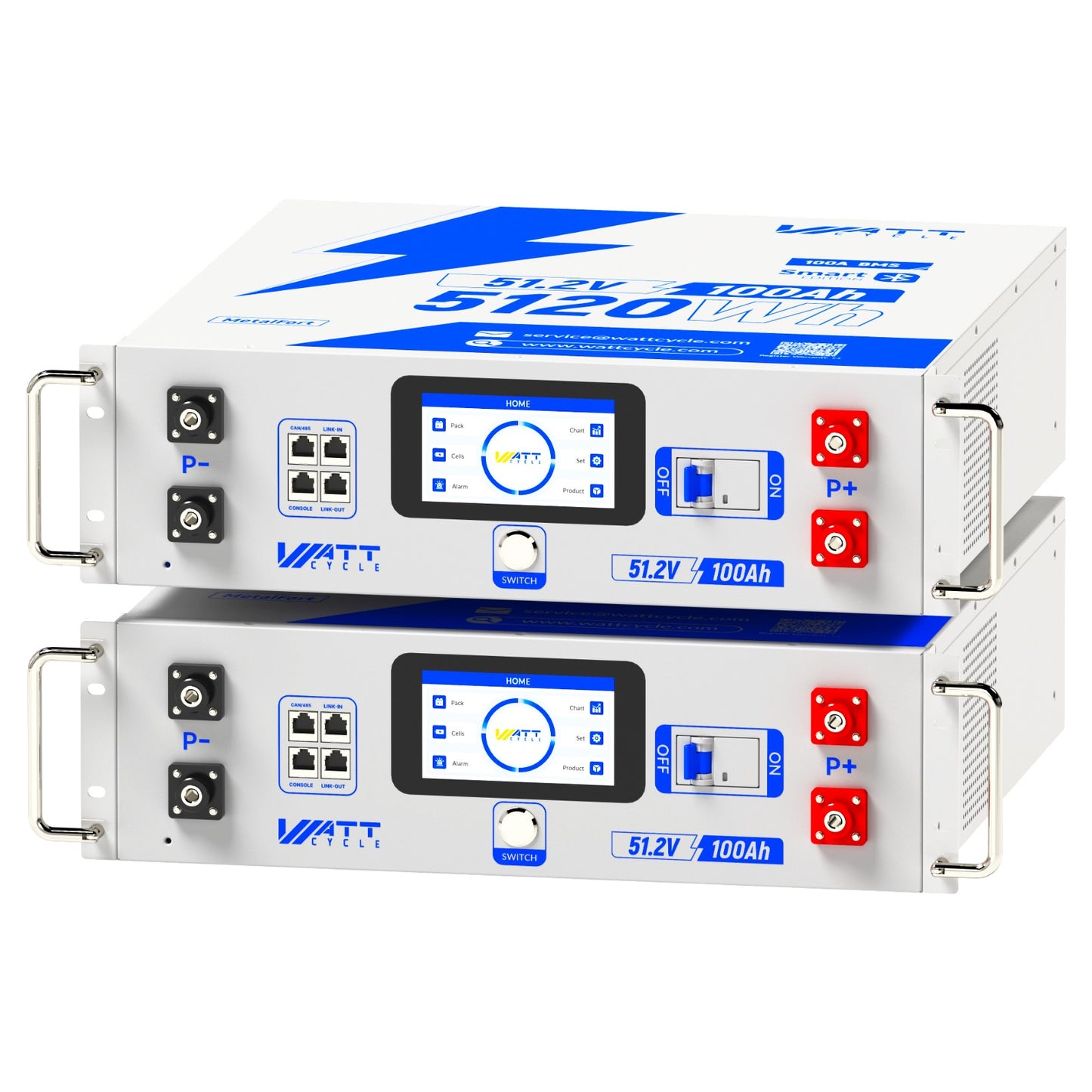

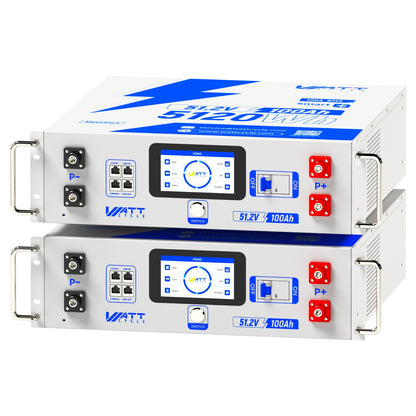

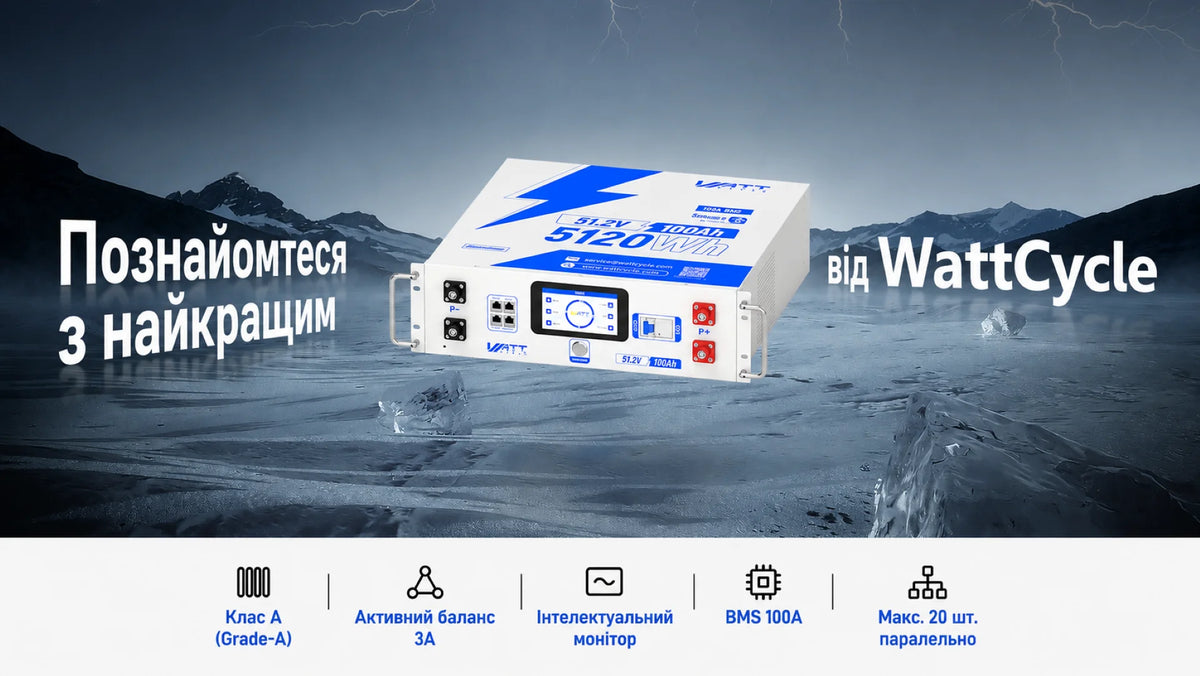

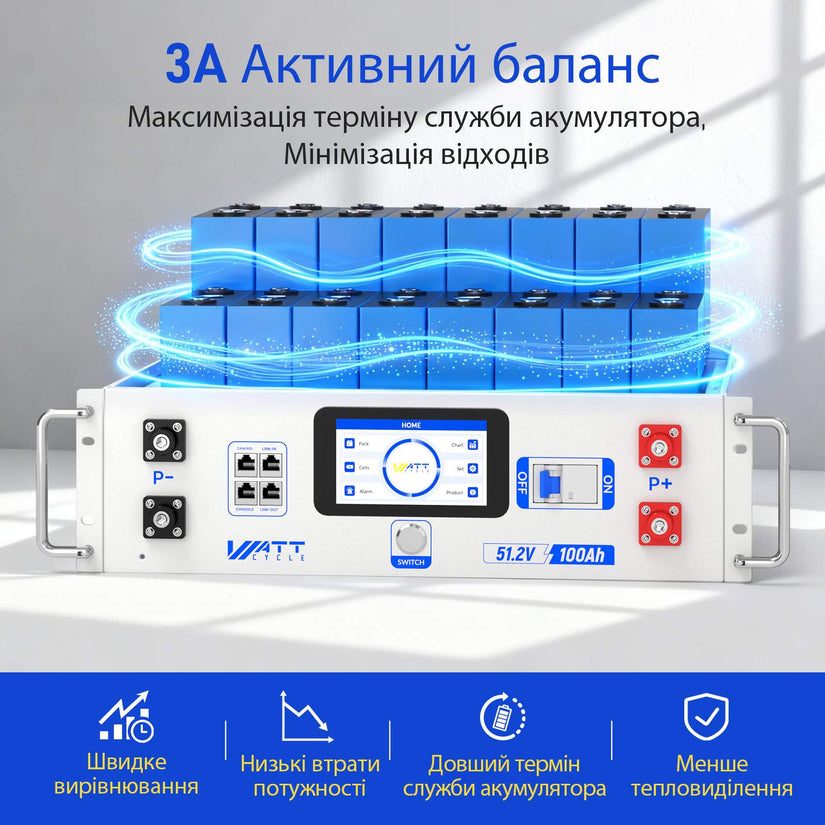

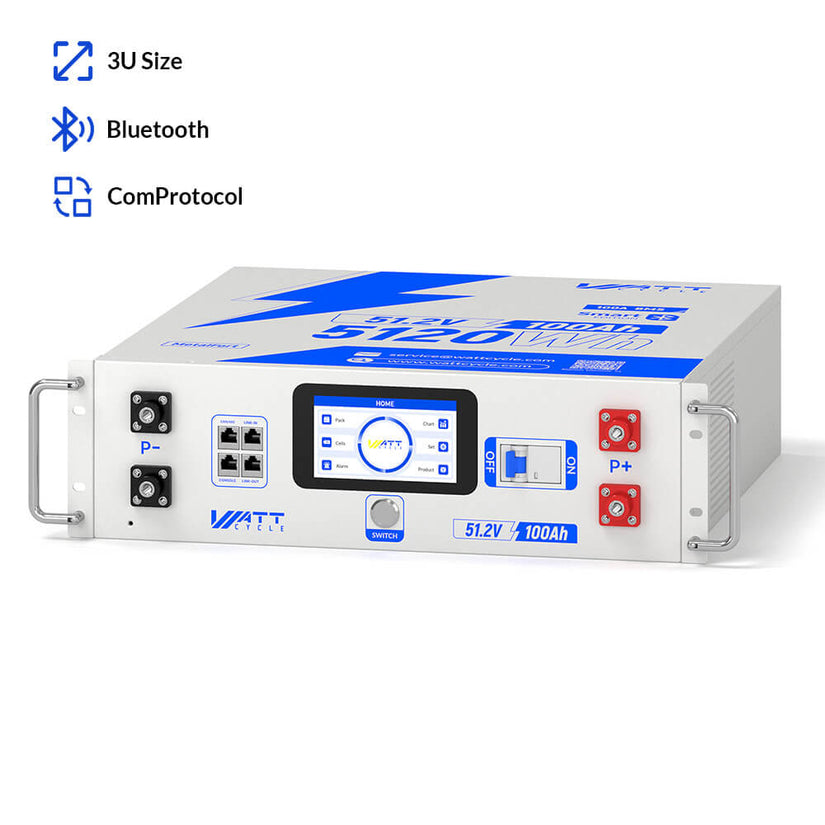

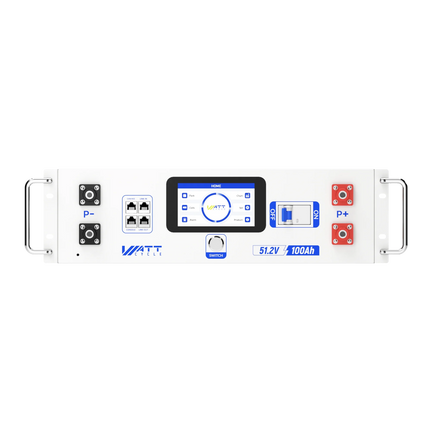

WattCycle 48V LiFePO4 Aкумулятор 100Ah, 5kWh джерело безперебійного живлення

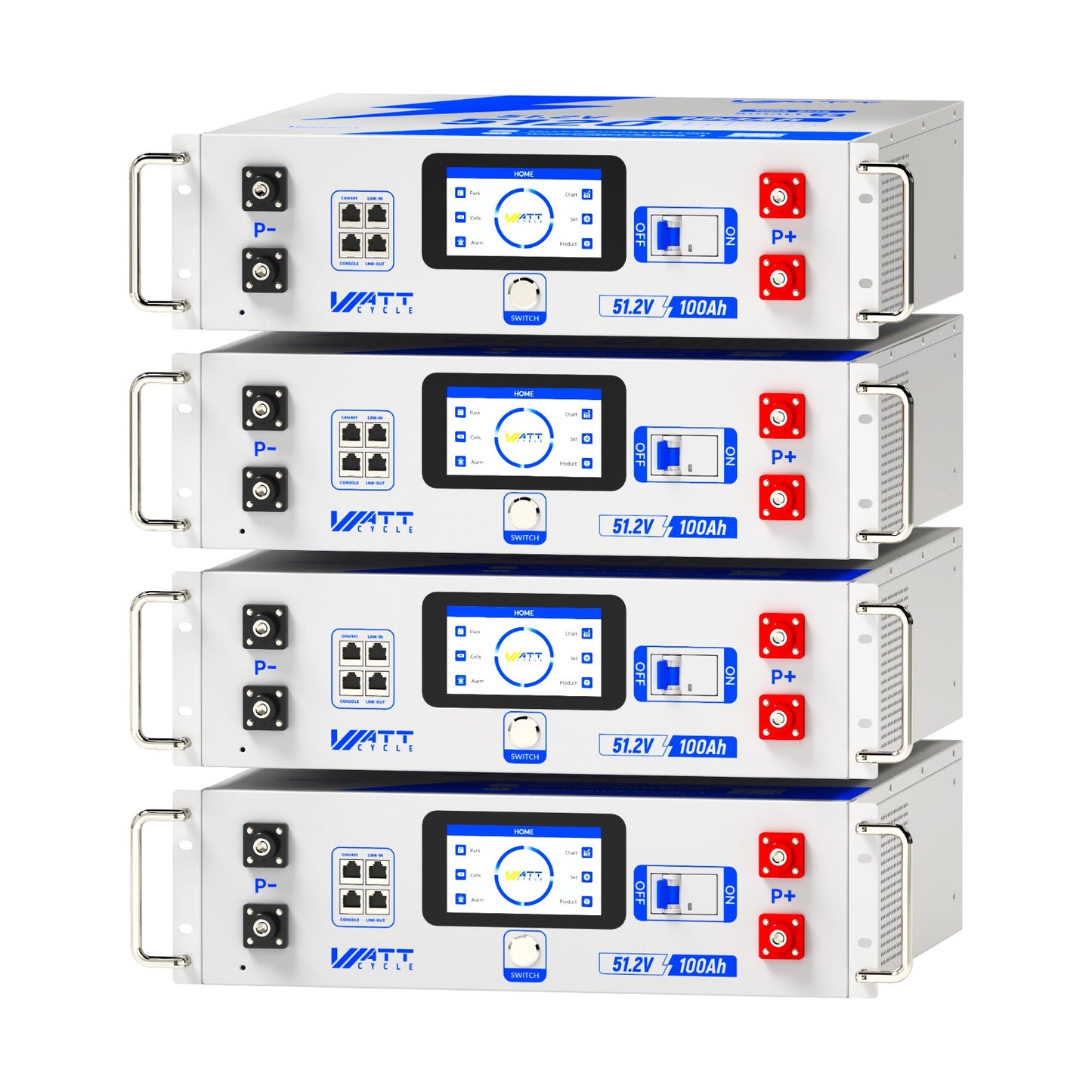

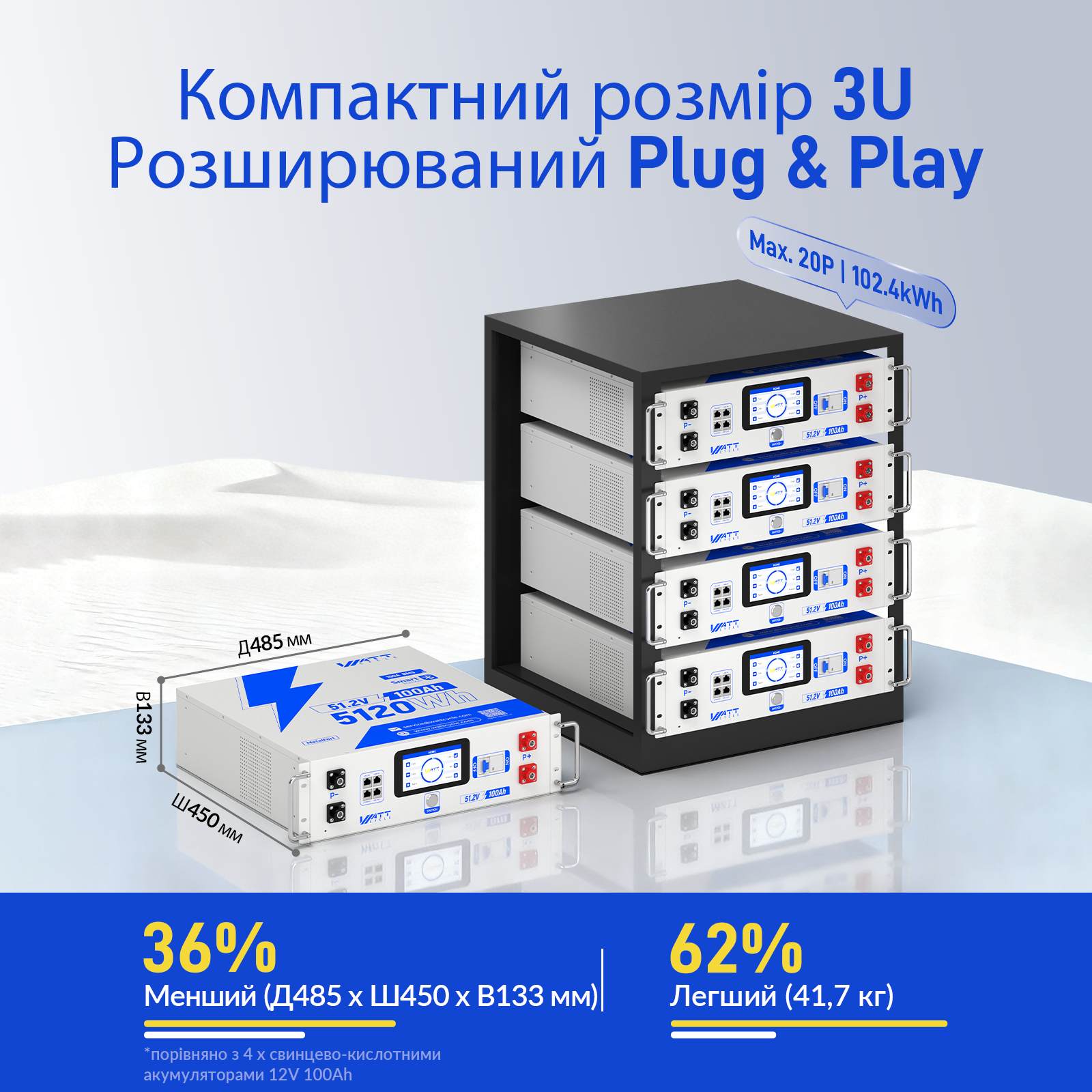

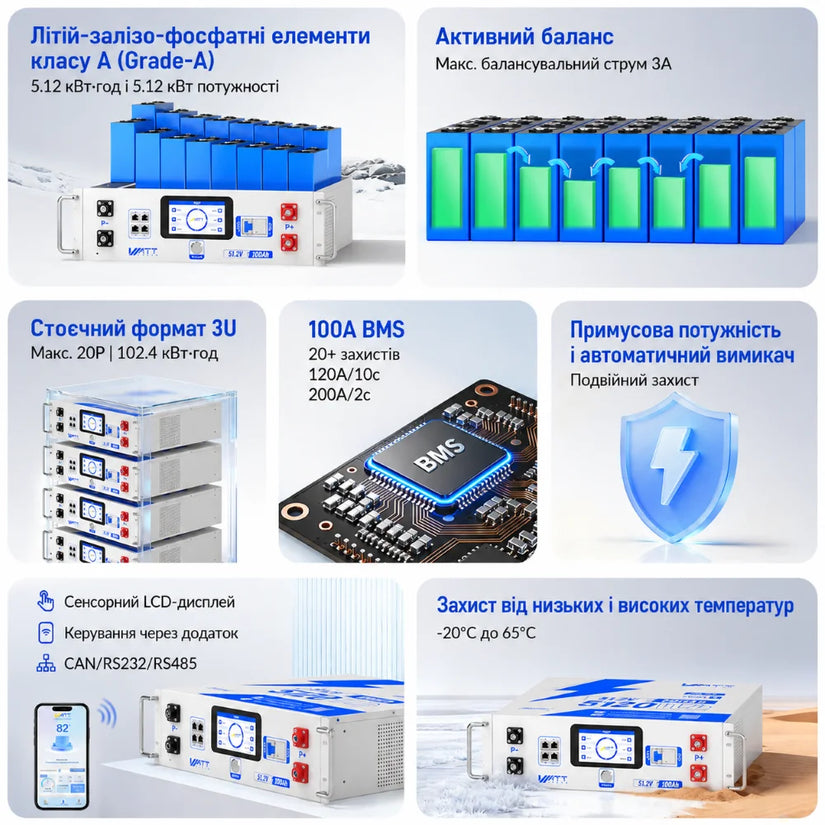

Нова версія серверної стоєчної батареї 48V 100Ah 3U оснащена високопродуктивними елементами BYD, сенсорним LCD-екраном та активним балансуванням 3A, а також підтримує паралельну роботу за принципом «підключи та працюй» до 20 стоїнок, забезпечуючи резервне живлення для всього будинку на тривалий період.

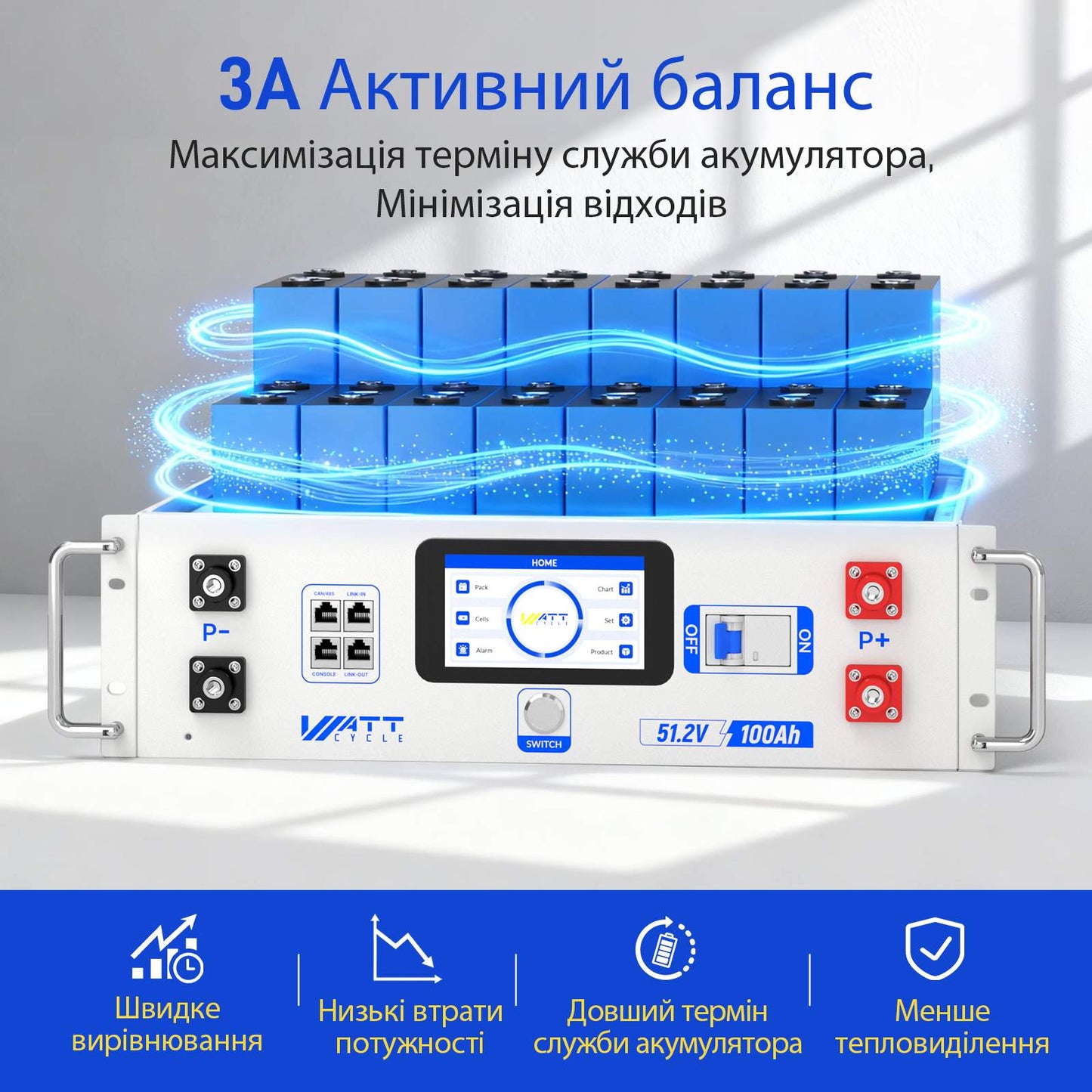

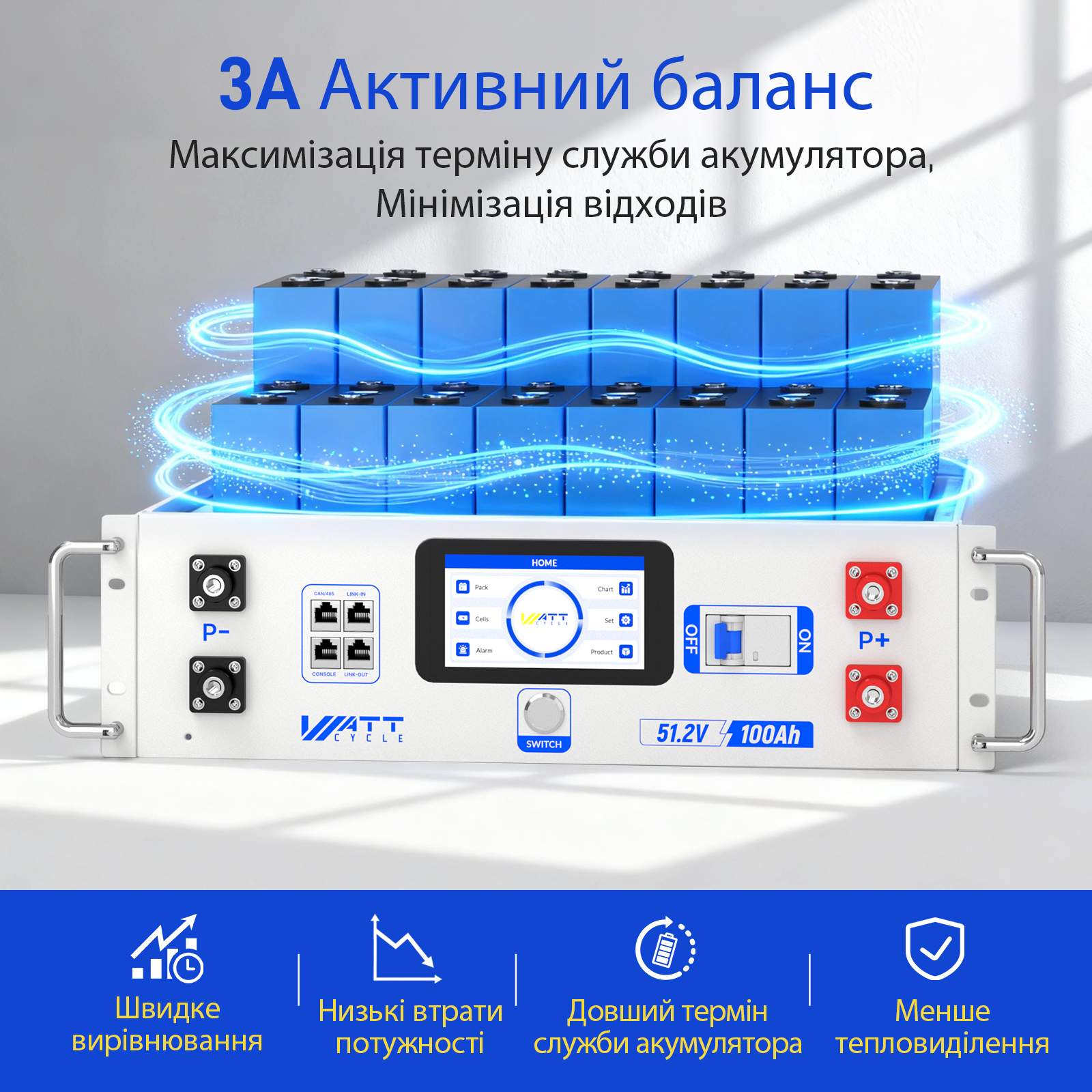

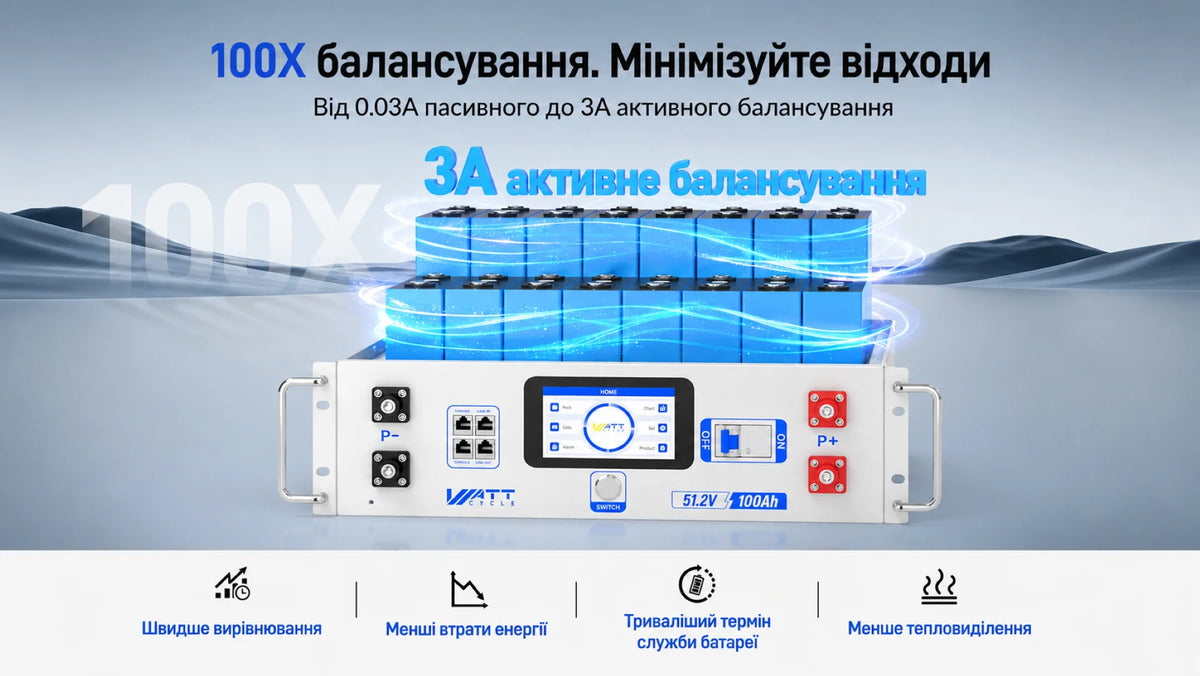

Активне балансування — це технологія управління елементами акумулятора, яка перерозподіляє заряд із комірок із вищою напругою до комірок із нижчою напругою, підтримуючи однаковий стан заряду в кожній комірці акумуляторного блоку, а не просто розсіюючи надлишкову енергію у вигляді тепла. Завдяки цьому ваш акумулятор не перегрівається відразу після початку використання, як це було раніше.

При постійному струмі балансування 3А ця система достатньо потужна, ще виправляти дрейф комірок під час звичайної експлуатації та підтримувати вищі та безпечніші струми зарядки.

На практиці активне балансування означає, що ви зберігаєте більше корисної ємності протягом усього терміну служби акумуляторного блоку, можна швидше та повніше заряджати акумулятор без передчасного відключення, а також сповільнюється втрата ємності, завдяки чому система рік за роком забезпечує стабільну продуктивність.

Без активного балансування окремі комірки після багаторазових циклів переходять у різний стан заряду, що означає, що корисна енергія акумулятора фактично обмежується найслабшою коміркою. Такий дисбаланс призводить до передчасного відключення під час зарядки або розрядки, обмежує безпечну швидкість заряджання, знижує корисну ємність і прискорює старіння акумулятора в цілому.

Якщо перемикач балансування увімкнено, балансування розпочнеться, коли різниця напруги між комірками в акумуляторному блоці перевищить встановлене значення, і завершиться, коли ця різниця опуститься нижче заданого порогу.

Наприклад, якщо ви встановили початкову різницю напруги для балансування на рівні 10 мВ, а різницю для завершення балансування — 5 мВ, процес розпочнеться при перевищенні різниці в 10 мВ і зупиниться, коли вона впаде нижче 5 мВ.

Рекомендована початкова різниця напруги для балансування становить 0,005 В для комірок ємністю понад 50 А·год і 0,01 В для комірок ємністю до 50 А·год.

Якщо напруга найслабшої комірки нижче встановленого значення в 2000 мВ, активне балансування не розпочнеться, навіть якщо різниця напруг між комірками перевищує заданий поріг.
Струм балансування відображає постійний струм, що використовується для розряду комірки з вищою напругою та зарядки комірки з нижчою напругою під час перерозподілу енергії. Максимальний струм балансування — це найвищий струм під час цього процесу, який не перевищує 3А.

Різниця між активним балансуванням 1А, 2А та 3А полягає у максимальному струмі (силі струму в амперах), який система може використовувати для перерозподілу енергії між комірками акумулятора.

Головне — більший номінальний струм означає, що активний балансувальник може швидше виправляти дисбаланс та ефективніше працювати з комірками більшої ємності. Усі типи використовують бездисипативні (нерозсіювальні) методи передачі енергії, тобто вони ефективніші та генерують менше тепла порівняно з системами пасивного балансування.

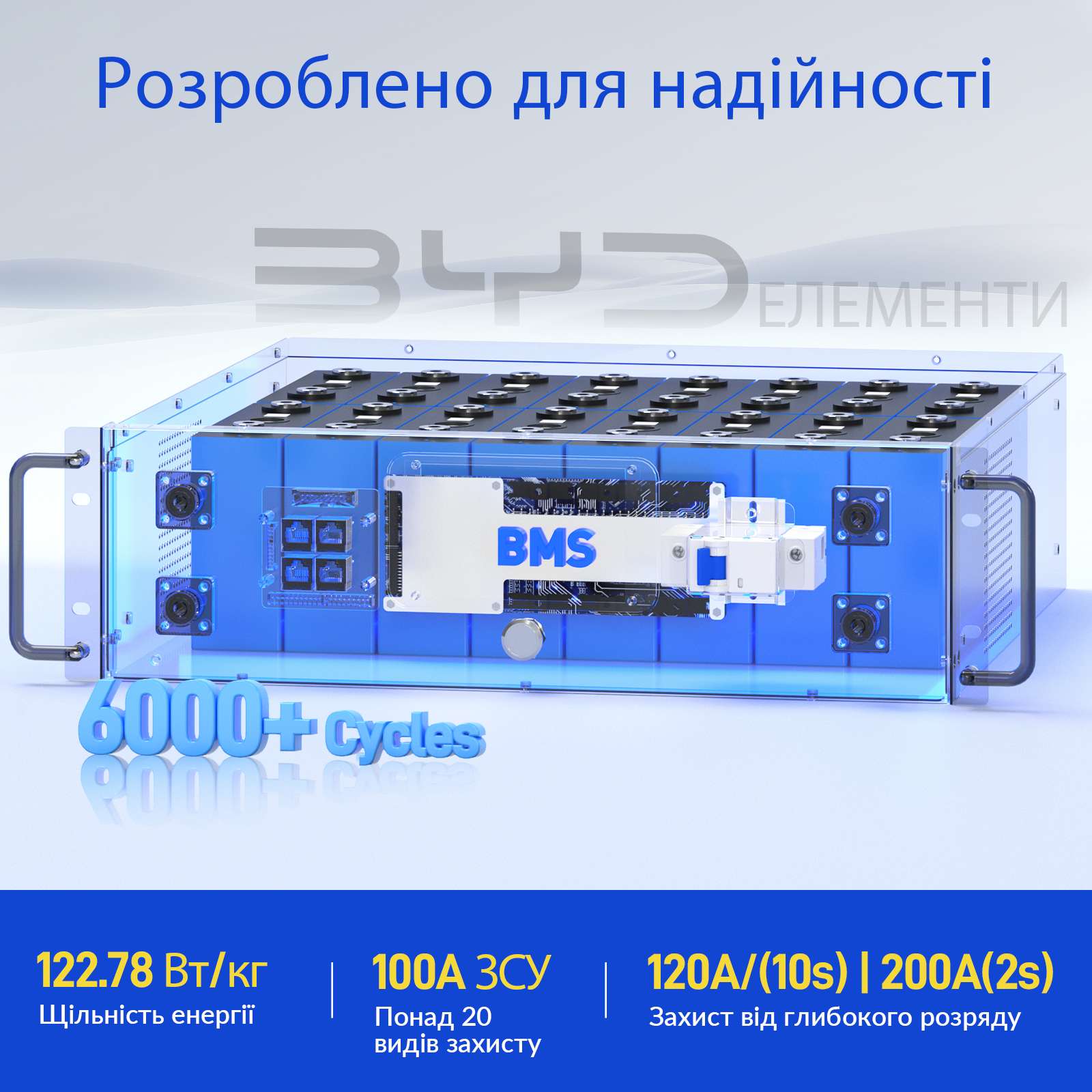

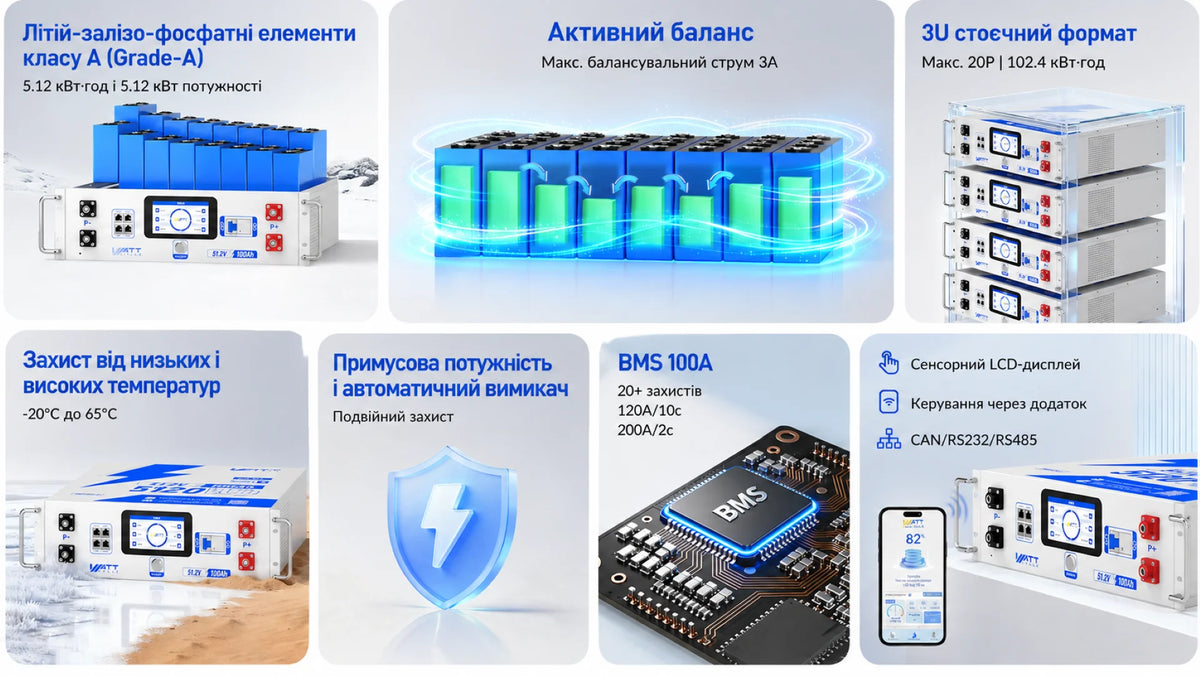

Вона виготовлена з високопродуктивних призматичних комірок BYD.

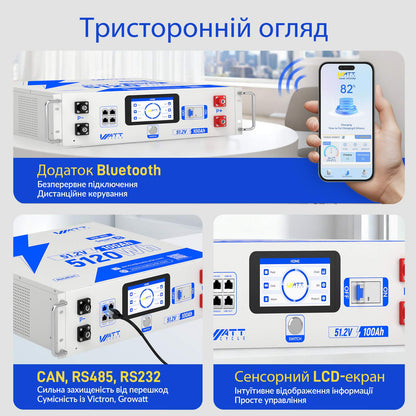

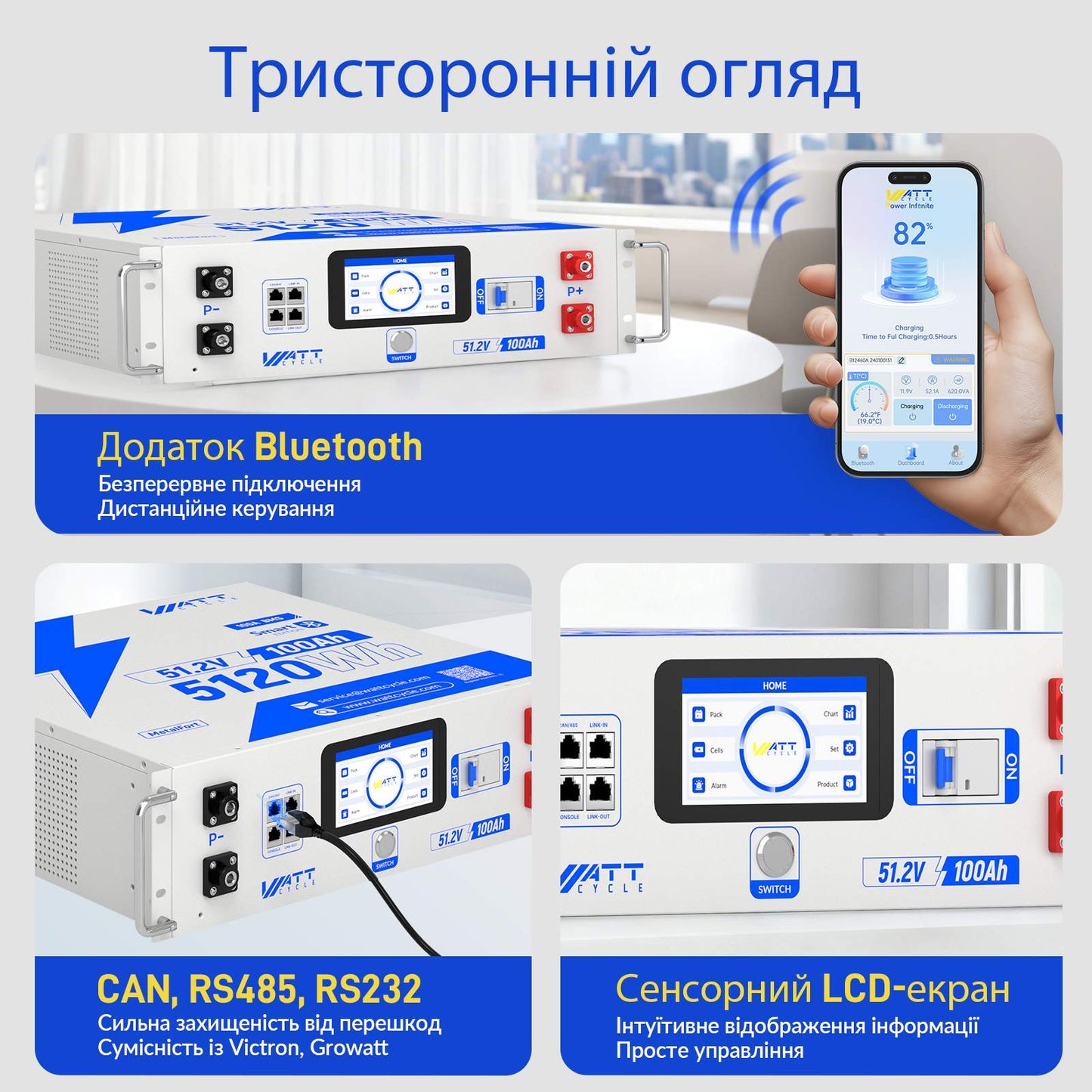

• Порти CAN, RS485: для зовнішньої комунікації, наприклад з інверторами.
• Порт RS232: для внутрішньої комунікації або паралельного використання батарей.

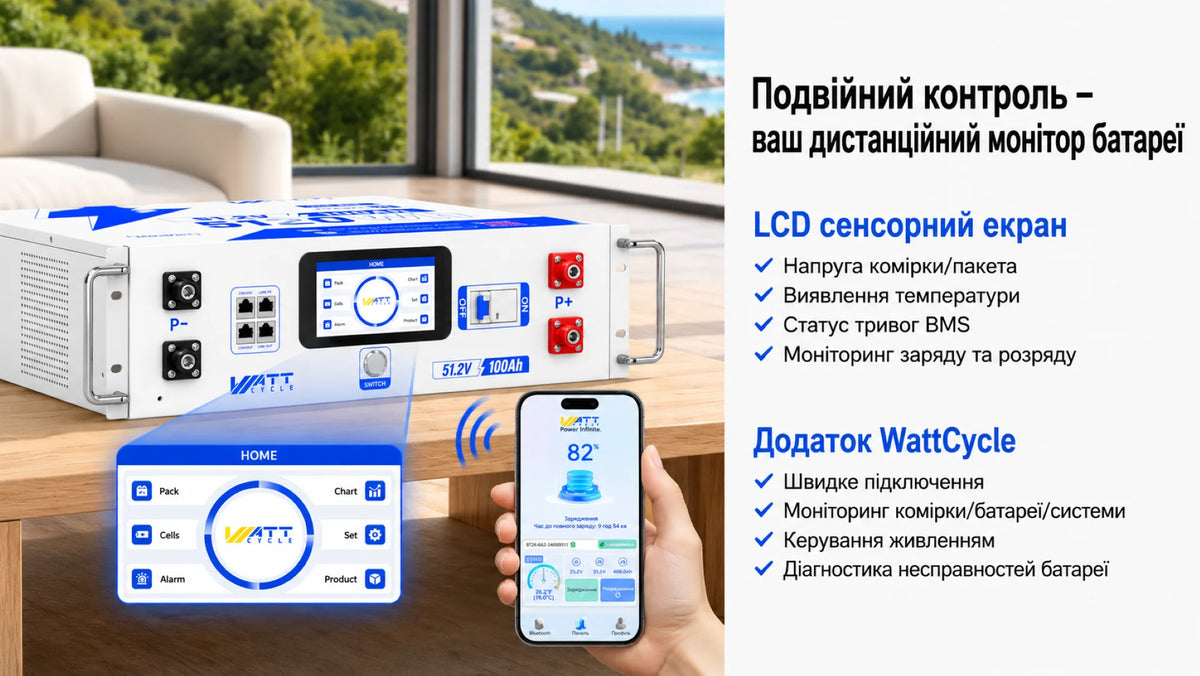

• Bluetooth 5.0: для підключення до додатку WattCycle з метою моніторингу та контролю стану батареї.
• Дисплей: для перегляду інформації про батарею в режимі реального часу та налаштування комунікаційних протоколів.

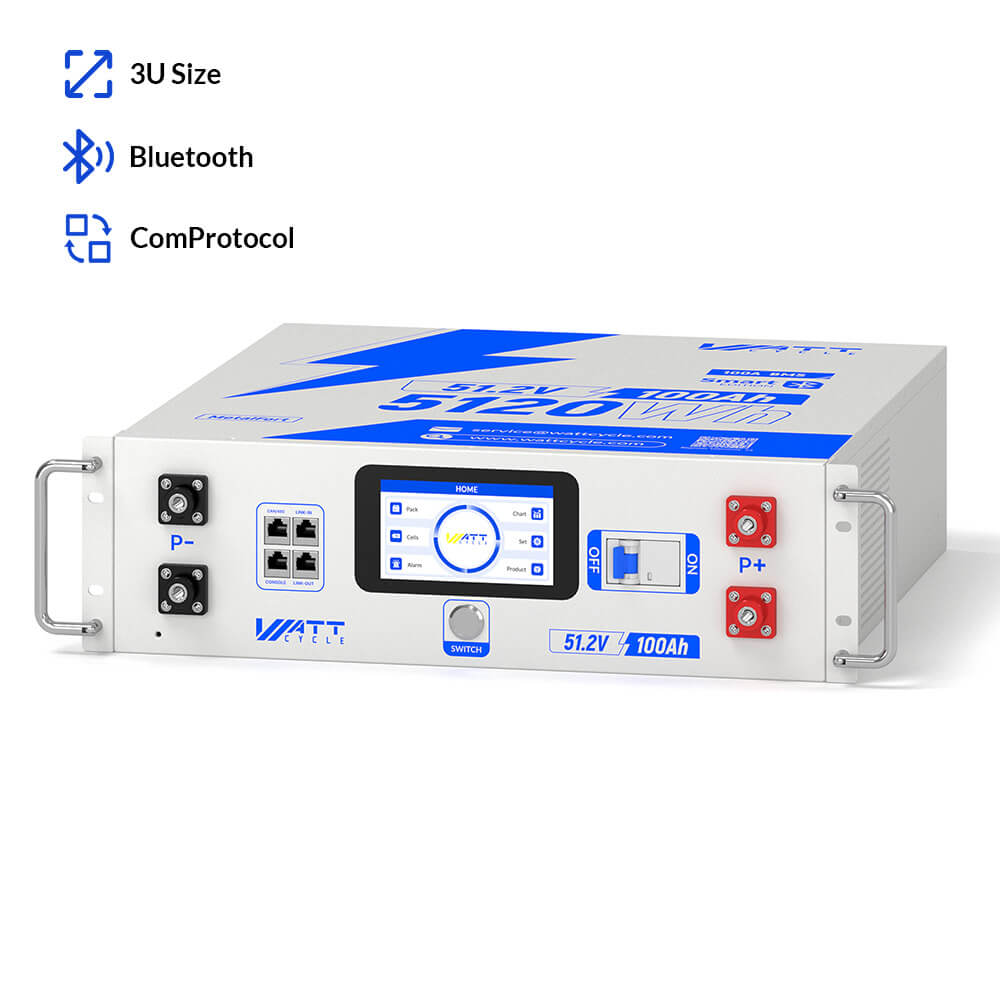

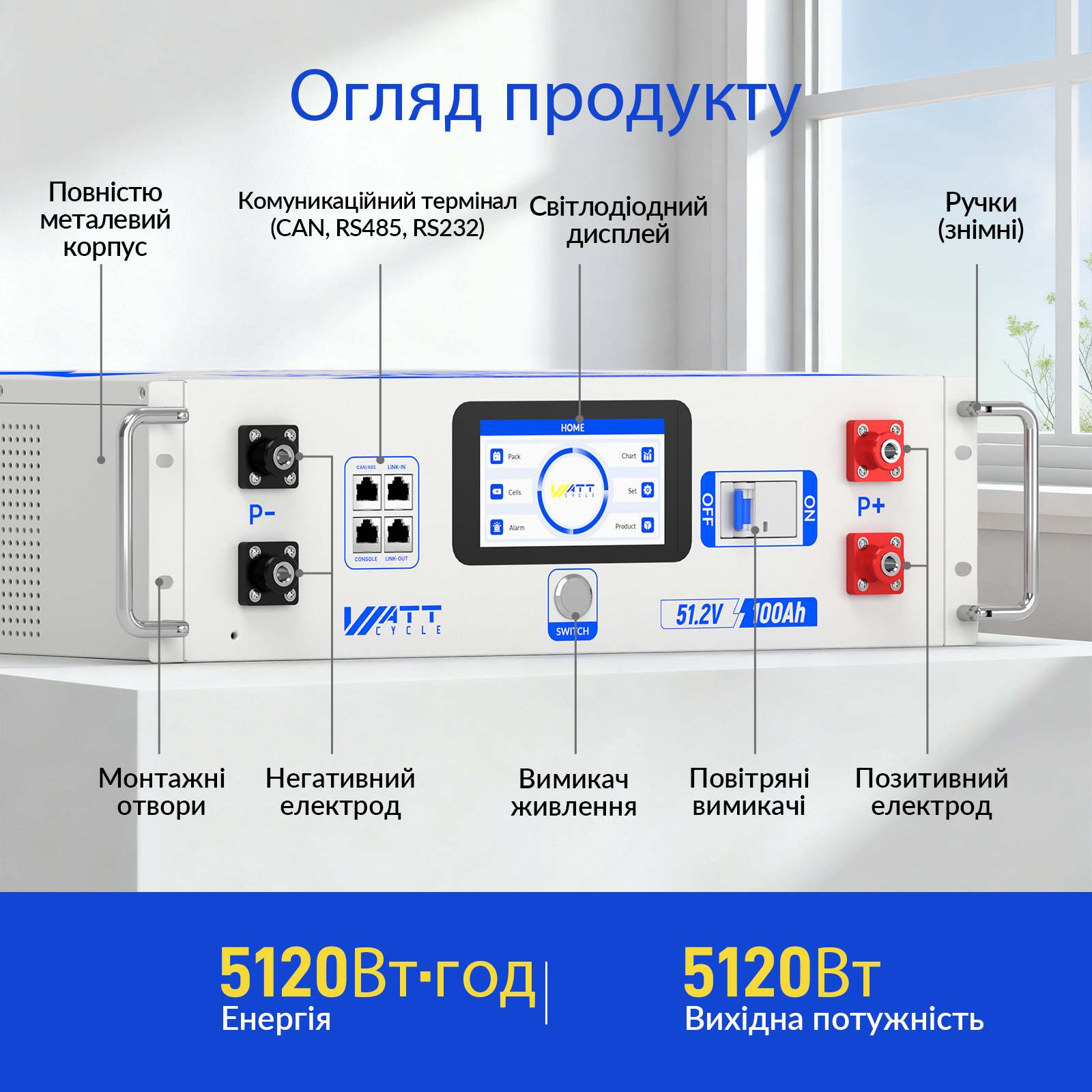

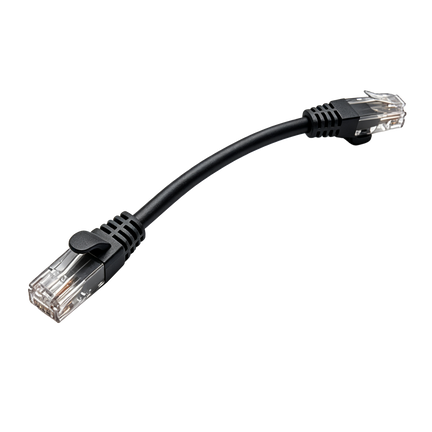

Серверна стоєчна батарея WattCycle 48V 100Ah 3U має Комуникаційний термінал CAN/RS485 (порт RJ45), призначений для підключення до інвертора та працює за протоколом CAN/RS485.

Також вона обладнана Комуникаційним терміналом RS232 (порт RJ45), що працює за протоколом RS232. Він призначений для використання виробниками або професійними інженерами для налагодження або обслуговування системи.

1. Головне меню
   На головному інтерфейсі відображаються функціональні опції, включаючи інформацію про батарейний блок, напругу та температуру комірок, стан тривоги BMS, графіки кривих заряду/розряду, налаштування та системну інформацію.

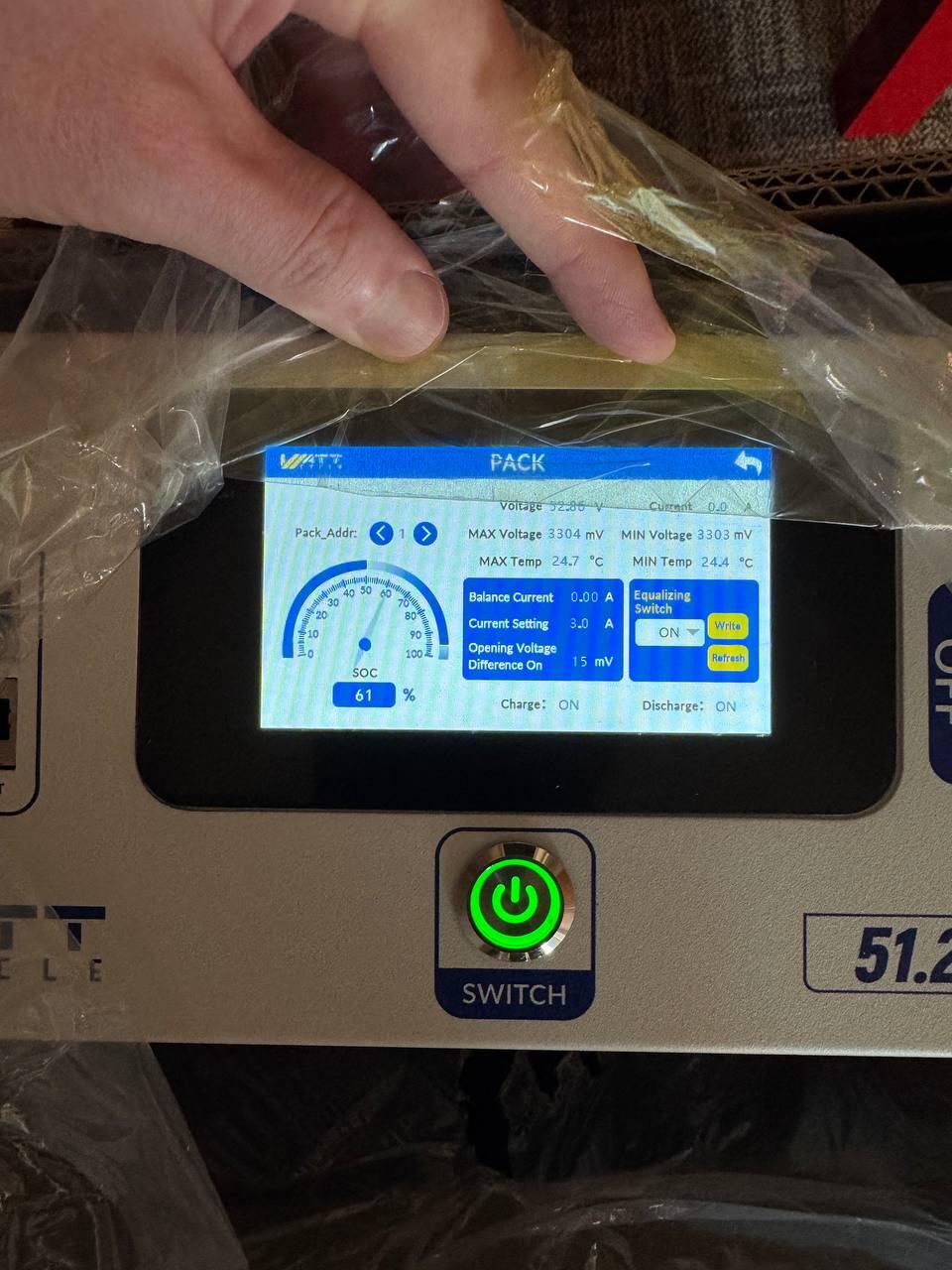

2. Батарейний блок
   Перегляд поточної системної напруги, струму, SOC (рівня заряду), максимальної та мінімальної напруги комірок, температури, стану перемикача балансування, а також статусу MOS-ключів заряду та розряду батарейного блоку.
3. Комірки
   Перевірка напруги та температури кожної комірки акумулятора.
4. Тривоги
   Відображення попереджень, несправностей та аномальної інформації батареї для швидкого аналізу проблем інженерами.
5. Графіки
   Відображення кривих напруги, струму та SOC батарейного блоку під час роботи.
6. Налаштування
   Налаштування комунікаційного протоколу між батарейним блоком та інвертором, а також мови інтерфейсу.
7. Інформація про продукт
   Відображення внутрішньої моделі та версії програмного забезпечення батарейного блоку.

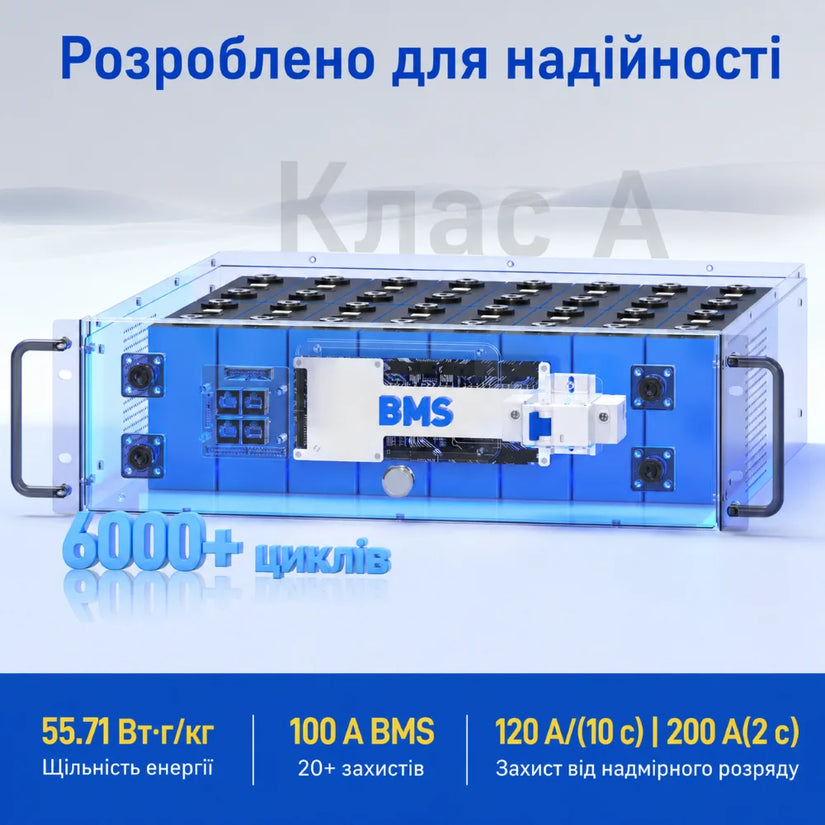

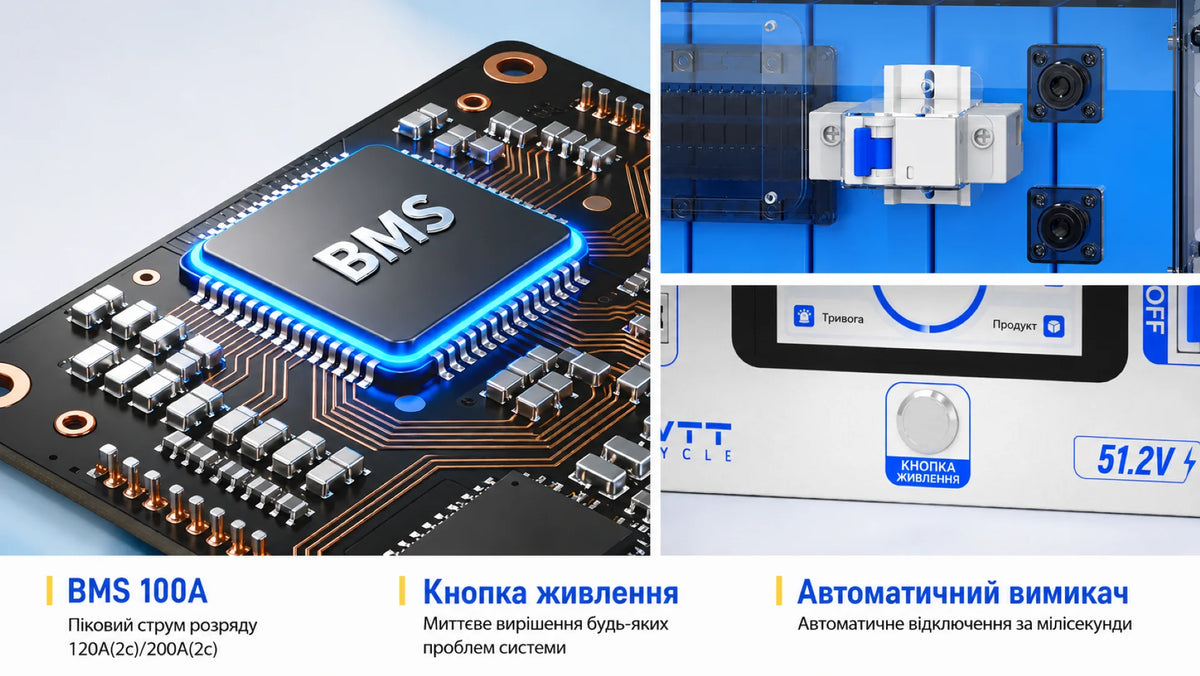

1. Комплексний захист BMS: включає захист від перезаряду та відновлення, захист від глибокого розряду та відновлення, захист від перевищення струму та відновлення при зарядці/розрядці, температурний захист та відновлення, функцію обмеження струму та захист від струму короткого замикання.

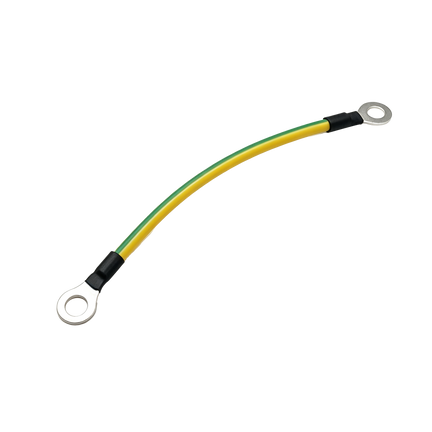

2. Клема заземлення: підключається до проводу заземлення для забезпечення безпечного шляху розряду небезпечних струмів.
3. Повітряний автоматичний вимикач на 125А: спрацьовує, коли струм батареї перевищує 125А протягом 1–2 хвилин.

1. Захист та відновлення від перезаряду комірки
   Коли напруга будь-якої комірки перевищує встановлене значення напруги перезаряду комірки, а час тривалості досягає затримки перезаряду комірки, система переходить у стан захисту від перезаряду, зарядний MOS-ключ вимикається, і акумулятор не може заряджатися.
   Після спрацювання захисту від перезаряду комірки, коли напруга всіх комірок опускається нижче значення відновлення після перезаряду комірки, стан захисту від перезаряду знімається. Також його можна зняти шляхом розряду акумулятора.
2. Загальний захист та відновлення від перезаряду
   Коли загальна напруга перевищує встановлене значення загальної перенапруги, а час тривалості досягає затримки загального перезаряду, система переходить у стан захисту від перезаряду, вимикає зарядний MOS-ключ, і акумулятор не може заряджатися.
   Коли загальна напруга опускається нижче значення відновлення після захисту від загальної перенапруги, стан захисту від перезаряду знімається. Також його можна зняти шляхом розряду акумулятора.
