WattCycle Кабель розширення 48 В для зарядної станції BLUETTI AC200MAX

Так, кабель розроблено для простого підключення за принципом Plug-and-Play. Для максимальної безпеки обов’язково дотримуйтеся такої послідовності:

• Крок 1: СПОЧАТКУ під’єднайте кільцеві кабельні наконечники до зовнішнього акумулятора: плюс до плюса, мінус до мінуса.
• Крок 2: ЛИШЕ ПІСЛЯ ЦЬОГО під’єднайте адаптер до зарядної станції BLUETTI.

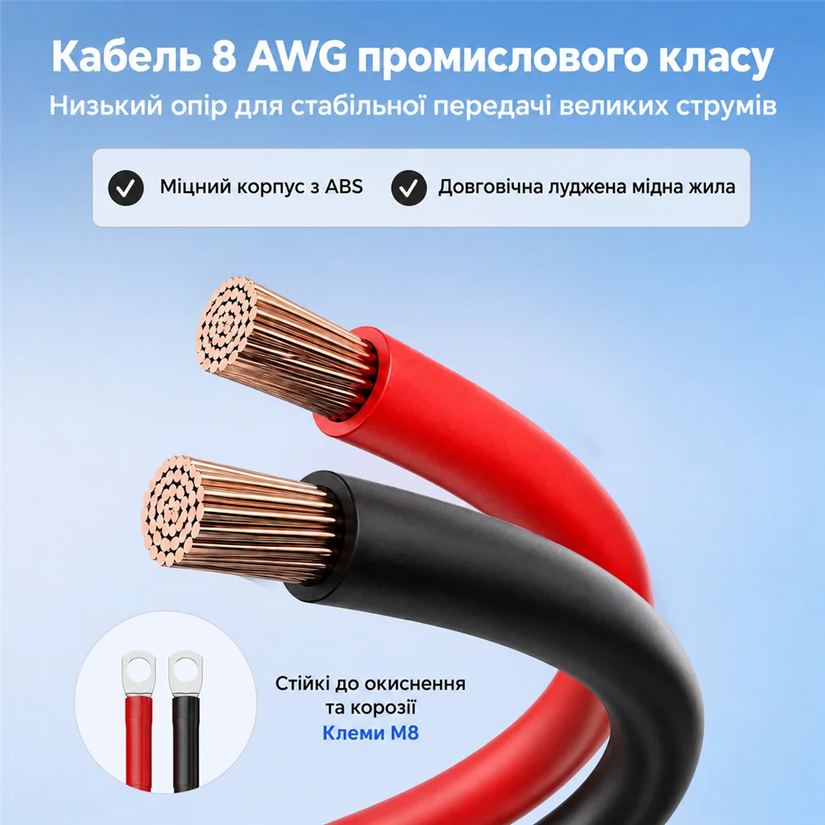

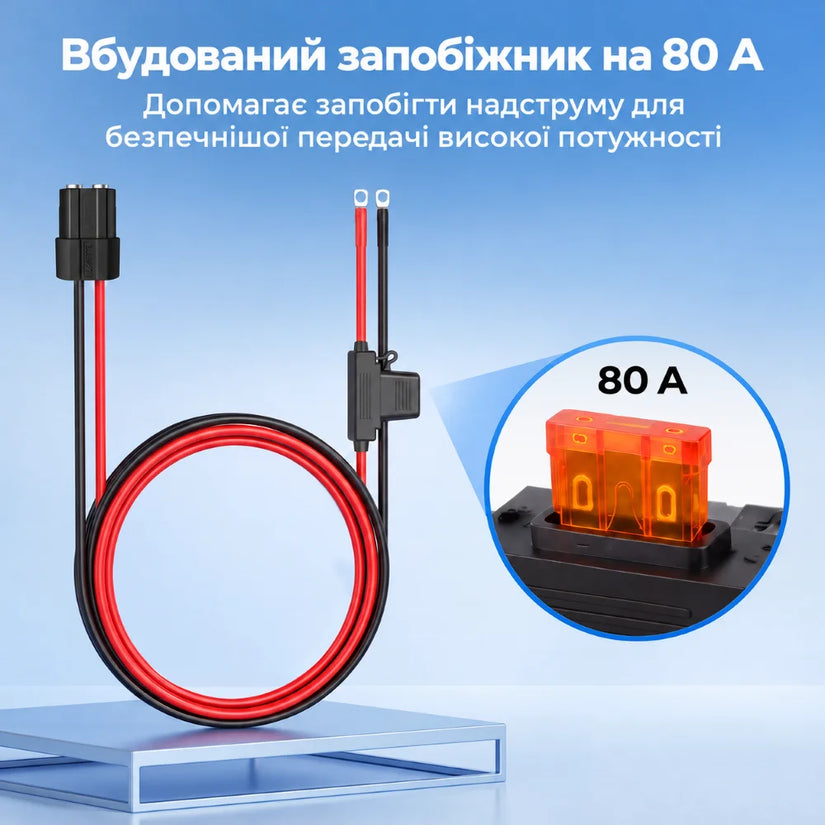

Примітка: Наш з’єднувальний кабель оснащено гнучкими проводами 8 AWG із силіконовою ізоляцією, стійкою до температури до 200 °C, додатковим термоусадковим захистом на плюсовому контакті та вбудованим на заводі запобіжником на 80 А для захисту вашої системи живлення.

З’єднувальний кабель забезпечує пряме з’єднання між акумуляторами, через яке може проходити великий струм. Якщо, наприклад, під’єднати повністю заряджений зовнішній акумулятор (100 %) до майже розрядженої зарядної станції (5 %), можуть виникнути надзвичайно високі вирівнювальні струми, що призведуть до спрацювання запобіжника.
Тому перед з’єднанням переконайтеся, що зарядна станція BLUETTI та зовнішні акумулятори мають якомога ближчі рівні заряду, наприклад усі заряджені до 100 %.

Оскільки акумулятори сторонніх виробників не передають дані своєї системи керування акумулятором (BMS) безпосередньо до BLUETTI, зарядна станція оцінює рівень заряду за характеристикою напруги.
Тому за високого споживання потужності показник рівня заряду станції може знижуватися швидше, ніж показник SoC зовнішнього акумулятора.
Таке відхилення називається дрейфом SoC і можливе за підключення без прямого обміну даними між системами BMS. Різні відсоткові показники не обов’язково означають порушення передавання енергії.

З’єднувальний кабель розроблено спеціально для прямого підключення до BLUETTI AC200MAX.

Для інших моделей, як-от AC300 або AC200L, діють додаткові вимоги до внутрішнього обміну даними. Згідно з передбаченою схемою підключення, спочатку потрібно під’єднати щонайменше один оригінальний додатковий акумулятор BLUETTI B300, щоб забезпечити необхідний обмін даними між компонентами системи.

Лише після цього система потенційно зможе розпізнати додаткове джерело живлення. Однак фактичну сумісність потрібно перевіряти для кожної конкретної моделі.

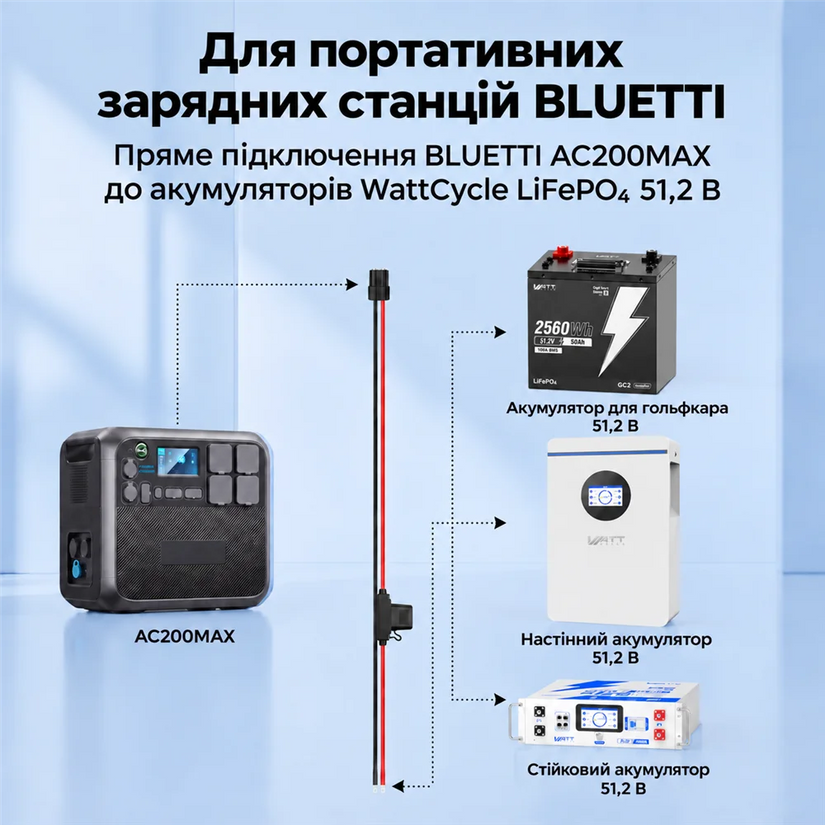

З’єднувальний кабель WattLINK призначений для сумісних акумуляторів LiFePO4 51,2 В (48 В), діапазон напруги та електричні характеристики яких відповідають вимогам конкретної зарядної станції.

До них можуть належати, наприклад:

• Стійковий акумуляторний накопичувач WattCycle LiFePO4 51,2 В 100 А·год 5 кВт·год
• Підлоговий акумуляторний накопичувач WattCycle LiFePO4 51,2 В 100 А·год 5 кВт·год
• Акумуляторний накопичувач WattCycle LiFePO4 51,2 В 314 А·год 16 кВт·год

Важливо: Самої номінальної напруги недостатньо для підтвердження сумісності. Перед підключенням перевірте допустимі діапазони напруги, граничні значення струму та захисні функції обох пристроїв.

Ні. Кабель забезпечує пряме передавання енергії постійного струму без фірмового протоколу обміну даними.

Зарядна станція BLUETTI та акумулятор WattCycle незалежно один від одного керують своїми внутрішніми захисними функціями та контролюють рівень заряду (SoC) за допомогою власних систем керування акумулятором (BMS).

Для самого кабельного з’єднання додаткове фірмове програмне забезпечення не потрібне.

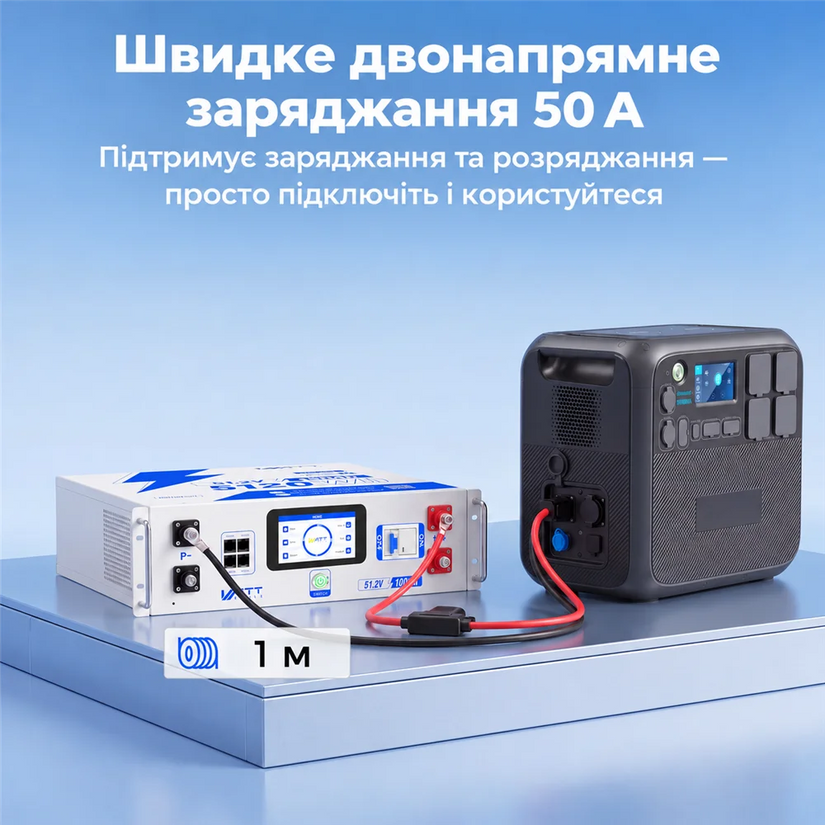

Так, з’єднувальний кабель розрахований на двонапрямне передавання енергії зі струмом до 50 А.

Це дає змогу передавати енергію в обох напрямках — наприклад, заряджати станцію від зовнішнього акумулятора WattCycle LiFePO4 48 В або передавати енергію у зворотному напрямку.

Фактична підтримка заряджання й розряджання, а також максимальна потужність залежать від технічних обмежень підключених пристроїв.

Для безпечного підключення напруги обох систем перед з’єднанням мають бути якомога ближчими. Рекомендована різниця напруг — не більше ніж 1 В.

За більшої різниці напруг можуть виникнути високі вирівнювальні струми. Це може активувати захисні функції зарядної станції або призвести до спрацювання вбудованого запобіжника на 80 А.

У такому разі припиніть підключення та перевірте напруги й стан системи, перш ніж повторно встановлювати з’єднання.

У системах 48 В із великими струмами електробезпека має найвищий пріоритет.

Передбачена послідовність підключення — спочатку закріпити кільцеві кабельні наконечники M8 на акумуляторі, а потім під’єднати адаптер до зарядної станції — покликана зменшити ризик випадкового короткого замикання під час монтажу.

Перед монтажем переконайтеся, що пристрої вимкнені, а контакти не перебувають під напругою.

Зовнішній акумулятор LiFePO4 дає змогу розширити можливості енергопостачання.

Живлення від бензинового генератора:

Генератор може заряджати зовнішній акумулятор LiFePO4 51,2 В через відповідний зарядний пристрій. Потім накопичену енергію можна використовувати для живлення зарядної станції через сумісну систему.

На виході змінного струму (AC) зарядна станція забезпечує стабілізовану синусоїдальну напругу.

Розширення можливостей сонячного енергопостачання:

Окрім прямого підключення сонячних панелей до зарядної станції BLUETTI, зовнішній акумулятор можна заряджати окремо через відповідний сонячний контролер заряду MPPT.

Це дає змогу гнучко розширити використання сонячної енергії, не обмежуючись вбудованими сонячними входами зарядної станції.

Примітка: Завжди дотримуйтеся максимально допустимої потужності заряджання, діапазонів напруги та граничних значень струму всіх підключених компонентів.

Щоб максимально ефективно використовувати доступну ємність зовнішніх акумуляторів і уникнути передчасного вимкнення, перевірте наведені нижче налаштування, якщо їх підтримують ваша модель BLUETTI та її прошивка:

• Крок 1: Відкрийте застосунок BLUETTI та перейдіть до «Settings» → «Advanced Settings» → «Charge Limit Settings».
• Крок 2: Установіть максимальний рівень заряду («Max Charge Limit») на 100 %, якщо це передбачено конфігурацією вашого акумулятора.
• Крок 3: У режимі TOU або власного споживання («Self-Consumption») перевірте нижню межу рівня заряду під час розряджання та виберіть якомога нижче, але безпечне для вашої системи значення.

Важливо: Доступні пункти меню та параметри налаштування можуть відрізнятися залежно від моделі BLUETTI, версії застосунку та прошивки. Завжди дотримуйтеся рекомендованих виробником обмежень щодо акумулятора та його розряджання.
